Сетевое оборудование для видеонаблюдения и локальных сетей
Сетевое оборудование объединяет IP-камеры, видеорегистраторы, компьютеры и другие устройства для обмена данными. От характеристик сети зависят передача видеопотоков, доступ к оборудованию и возможность дальнейшего расширения системы.
В каталоге магазина «Пятый элемент» представлены коммутаторы, модели с PoE, точки доступа, антенны, удлинители PoE, телекоммуникационные шкафы, стойки и комплектующие для размещения оборудования.

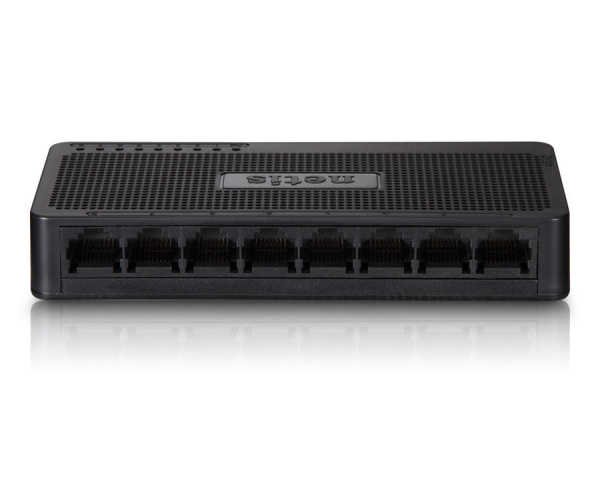

Сетевые коммутаторы
Коммутатор соединяет устройства в локальной сети. Его используют для подключения камер, регистратора, рабочих станций и других сетевых узлов.
Основные параметры выбора — количество портов, их скорость и возможности подключения к остальной сети. Желательно предусмотреть свободные порты для расширения, а пропускную способность соединения с регистратором или другим коммутатором оценить по общей нагрузке.

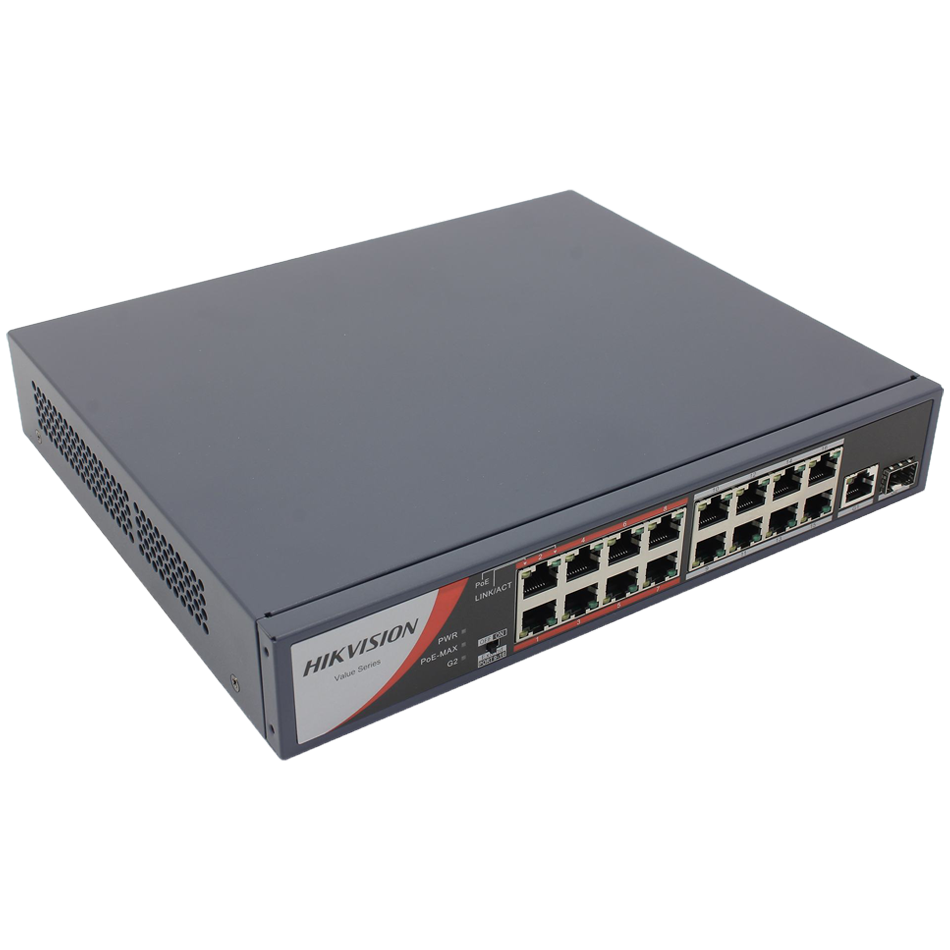

PoE-коммутаторы для IP-камер
PoE-коммутатор передаёт данные и подаёт электропитание на совместимое устройство по одному кабелю витой пары. Это удобно при подключении IP-камер и точек доступа, когда отдельная линия питания у каждого устройства нежелательна.
При выборе необходимо проверить поддерживаемый способ PoE, мощность каждого порта и общий бюджет питания коммутатора. Количество разъёмов не показывает, сколько мощных устройств он сможет одновременно питать.
Потребление камер оценивают по максимальным значениям, включая работу подсветки, обогрева и других встроенных функций, если они предусмотрены.
Скорость портов и подключение регистратора
Порты подключения камер и порты связи с остальной сетью могут иметь разную скорость. Через соединение с видеорегистратором или вышестоящим коммутатором проходит суммарный трафик нескольких устройств.
Для подбора учитывают количество камер, параметры видеопотоков и другую нагрузку на сеть. Если в дальнейшем планируется добавление оборудования, запас пропускной способности лучше предусмотреть заранее.
PoE-инжекторы
PoE-инжектор добавляет питание в Ethernet-линию и позволяет подключить совместимое устройство к сети через коммутатор без PoE. Такое решение может быть удобно для отдельной камеры или точки доступа.
Инжектор выбирают по требованиям подключаемого оборудования: способу питания, мощности и скорости передачи данных. Особенно внимательно следует проверять совместимость устройств с пассивным PoE.
Удлинители PoE по витой паре
Удлинитель PoE используется для увеличения протяжённости подключения при соблюдении условий производителя. Допустимая схема зависит от модели, качества кабеля и потребляемой мощности конечного устройства.
При расчёте учитывают питание самого удлинителя и потери в кабельной линии. Заявленную дальность необходимо рассматривать вместе с ограничениями по скорости и доступной мощности.
Точки доступа
Точки доступа применяют для организации беспроводного подключения. В зависимости от поддерживаемых режимов оборудование может использоваться для подключения клиентов или создания связи между участками сети.
При выборе учитывают рабочий диапазон, условия размещения, помехи и препятствия. Для наружной установки требуется соответствующее исполнение корпуса. Возможность работы в режиме беспроводного моста проверяют в характеристиках конкретной модели.
Антенны Wi-Fi, LTE, 4G и 3G
Внешнюю антенну подбирают под используемое оборудование и рабочие частоты. Также проверяют тип разъёма, характеристики соединительного кабеля и условия крепления.
Результат зависит от места установки, направления антенны, препятствий и потерь в кабеле. Антенны для разных диапазонов и задач не следует считать взаимозаменяемыми только из-за похожего внешнего вида.
Телекоммуникационные шкафы и стойки
Шкафы и стойки предназначены для организованного размещения сетевого оборудования и кабельных соединений. Они помогают упорядочить монтаж и обеспечить доступ к устройствам при обслуживании.
При подборе учитывают монтажный формат, высоту, полезную глубину, допустимую нагрузку и способ установки. Внутри необходимо оставить место для кабелей, подключения питания и отвода тепла.
Полки и другие комплектующие подбирают по совместимости с выбранным шкафом или стойкой и размещаемым оборудованием.
Как подобрать оборудование для сети видеонаблюдения
- Посчитайте камеры и остальные сетевые устройства.
- Определите необходимое количество обычных и PoE-портов.
- Проверьте требования камер к PoE и максимальное потребление.
- Рассчитайте суммарную нагрузку на соединение с регистратором.
- Оцените длину и условия прокладки кабельных линий.
- Предусмотрите место установки, вентиляцию и питание оборудования.
- Оставьте резерв для добавления камер и других устройств.
Сетевое оборудование в Липецке
В магазине «Пятый элемент» в Липецке можно подобрать сетевое оборудование для IP-видеонаблюдения, офиса и других объектов. В разделе собраны устройства для передачи данных и питания по PoE, беспроводного подключения и размещения компонентов сети. Для подбора подготовьте список подключаемых устройств и схему их расположения.
